Kleinserien Modellbau im Maßstab 1:87

Immer wieder einmal erreichen  uns E-Mails mit Anfragen interessierter Modellbauer und der Frage wie denn ein Kleinserien Resinmodell überhaupt gemacht wird. Wir können leider nicht auf jede Anfrage zeitnah reagieren, und haben so die einzelnen Arbeitsschritte in diesem Beitrag für sie zusammen gefasst. Wir sind uns sicher, das wir damit alle offenen Fragen zur Produktion von Resingussteilen beantwortet hab-en. Aus für sie sicherlich verständlichen Gründen aber, geben wir ihnen keinerlei Auskünfte über das von uns verwendete Resin und Silikon-material oder unsere Lieferanten. Dafür gibt es schließlich Google!

Vom eigentlichen Urmodell, dem sogenannten Master, hängt die spätere Qualität der Abgüsse maßgeblich ab, denn das Urmo-dell ist die Basis für jedes Kleinserienmodell. Demzufolge muss das Urmodell auch optimal gestaltet sein. Alle fertigungs-bedingten Schritte müssen sehr gut überlegt und beim Bau des Urmodells strikt berücksichtigt werden. Trotzdem kann sich vor dem Formenbau und dem Produktionsbeginn herausstellen, dass das technisch Machbare, kaufmännisch nicht mehr vertretbar ist. Die Folge sind dann Kompromisse. So kann es durch-aus auch mal vorkommen, dass ursprünglich als Einzelteile konzipierte Bauteile zusammen-gefasst werden, um die Anzahl der zu gießenden Komplexes an Baukomponenten zu reduzieren. Nach dem Bau des Urmodells erfolgt dann die erste Abformung mit einem flüssigen Spezialsilikon für die eigentliche Form in der Vakuumkammer.

Während der Produktion müssen die Maßhaltigkeit und Gussquali-tät der Formensätze permanent überwacht werden! Stellt sich nach einigen Abgüssen heraus, dass Pressgussreste an bestim-mten Stellen stark zunehmen oder die Maßhaltigkeit nicht eingehal-ten wird, so müssen die Formen auf mögliche Risse oder andere mögliche Defekte untersucht werden. In einzelnen Fällen wer-den dann auch wieder völig neue Formen für das betreffende Bau-teil erforderlich. Im Schnitt lässt sich eine gut gebaute Form bis zu zwanzig mal mit PUR Resin befül-len. Da das Resin aber aufgrund seines aggressiven chemischen Verhaltens gegenüber dem Silikonmaterial die Molekular-struktur von den Silikonformen versprödet, lassen sich nicht mehr qualitativ einwandfreie Abgüße erzielen! Bei einer Serienpro-duktion eines bestimmten Modells, ist es zwingend erforderlich einen permanenten Formenbau am laufen zu halten! All dies kostet neben dem Material sehr viel Zeit! So erklären sich unsere zum Teil doch recht hohen Preise, wenn man sie mit einem normalen herkömmlichen Plastik-bausatz vergleicht!

Unsere Bauteile werden ihnen weitestgehend schon vorver-säubert nach Hause geliefert. Alle produktionsbedingten Angüsse und Luftkanäle werden von uns entfernt. Lediglich im Fensterbereich erlauben wir uns, die zum Teil sehr feine Häutchen stehen zu lassen, die sich von ihnen jedoch leicht mit dem Bastelmesser entfernen lassen. So ist es dann möglich, die auf-wendige Arbeit beim sogenannten versäubern eines Modells auf ein vertretbares Maß zu reduzieren.

Von der Erstellung des Urmodells, über das Abformen, das Befüllen der Gießformen in der Vakuum-kammer, dem Entnehmen des Giesslings bis hin zum vorversäubern der Gussteile erfolgt jeder Arbeitsschritt der notwendig ist um ihnen einen hervorragenden Bausatz zu liefern von Hand. In der Regel liefern wir die Hauptbaugruppen unserer Kleinserienmodelle in einem nicht eingefärbtem Resiné. Aufgrund der Abformtechnik in einer Silikonform muss ein Bauteil zuerst in Nitroverdünnung oder Isopropanol von eventuell noch anhaftenden Silikonölresten sau-ber gewaschen werden, bevor es endgültig lackiert werden kann. Die Lackierung sollte bevorzugt immer durch eine Spritzpistole erfolgen. Eine Grundierung der Resiné Gussteile ist nicht unbe-dingt notwendig bevor dann die Farbe auf die Gussteile aufgetragen wird. Resiné-Bauteile lassen sich grundsätzlich nur mit Cyanacrylat-Klebstoffen (Sekun-denkleber) oder einem flüssigem Zweikomponentenkleber verkle-ben. Handelsübliche Plastik-klebstoffe oder sogar Alleskleber sind dazu völlig ungeeignet und stellen keinerlei feste und stabile Klebeverbindung der Bauteile her!

Ein Bausatz von uns, beinhaltet immer sämtliche  benötigten Basisbauteile die erforderlich sind, um ein bestimmtes Modell zu bauen. Karosserie, Fahrgestell, Kotflügel, Stoßstange, Blaulichter, Dachgeländer und Kleinteile. Allerdings sind Farben, Klebstoffe und Werkzeuge in unseren Bausätzen nicht enthalten. Neben dem Bausatz bieten wir einige Modelle auch als Umbausätze an. Diese beinhalten dann nur die Resiné-Gussteile ohne weitere Zurüstteile und bei einigen Modellen auch ohne eine Bauanleitung. Wir beschränken uns hierbei auf das wesentlichste, da wir davon ausgehen das der Modellbauer, der sich einen unserer Bausätze erworben hat, über ausreichende Kenntnisse im Bau  eines Kleinserienmodells hat! Unsere Bausätze beinhalten keine allzu große Bauanleitung. In Ergänzung zu unseren Bausätzen liegen einigen Bausätzen auch noch Naßschiebedecals zum vorbildgetreuen Finishing des Modells bei. Wir weisen sowohl in unseren Preislisten als auch durch entsprechende Hinweise in den Neuheiteninfos und Preislisten darauf hin.

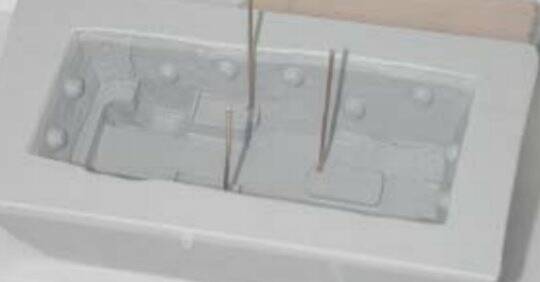

Dieses Bild zeigt eine positive Außenform eines Aufbaus. Der innere Teil dieser Stülpform wird erst durch einem Kern, der die Innenmaße der Form  minus 2-3 mm hat, erzielt. Ohne diesen Kern hätte man dann einen massiven Vollguss in Form der angelegten Aussenform dieses Modells!

Foto: Reinhard Merlau

Der IFA L 60 Autodrehkran ADK 70-0 in der Ausführung eines NVA Fahrzeugs. Mit einem kleinen handwerklichem Eingriff lässt sich jedes unserer neuen Kranmodelle komplett funktionsfähig bauen! Die dafür nötigen Materialien wie zum Beispiel runde Hohl -und Vollprofile und Mesingdraht, liegen jedem Bausatz schon bei. Sie müssen lediglich nur noch eine kleine Bohrung an den markierten  Stellen vornehmen und das Hydraulikgestänge, einsetzen und mit einem kurzen Drahtstück innen in der Halterung des Auslegers arretieren. Die Vorgänge sind alle in der dem Bausatz beiliegenden Bauanleitung sehr ausführlich und leicht verständlich für sie beschrieben.

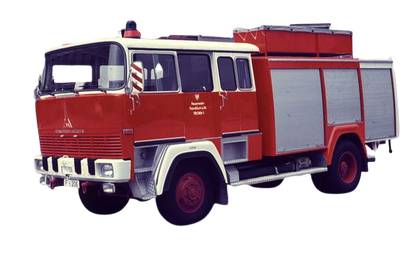

Wir werden in diesem Jahr auch das  alte Grosstanklöschfahrzeug, GTLF 18 , den "Januskopf", der Feuerwehr Frankfurt am Main neu auflegen!  Dabei werden wir das bereits vorhandene Urmodell noch einmal komplett überarbeiten, um dann damit qualitativ hochwertige Abgüsse für sie aus unseren Formen ziehen zu können. Voraussichtlich wird dieses Modell im Frühjahr '23 erscheinen können, jedoch geschieht dies nur dann, wenn eine bestimmte Anzahl an verbindlichen Vorbestellungen bei uns eingeht. Ansonsten wäre die Produktion dieses wirklich sehr aufwändigen Modells für uns wirtschaftlich nicht mehr vertretbar, wofür sie sicherlich auch Verständnis  haben werden, denn wenn die Unkosten nicht gedeckt sind würde wohl niemand an solch eine Sache überhaupt dran gehen.

Übrigens wurde das Dachgeländer des Modells in einer, extra für uns angefertigten Stahlform, aus weißem Polystyrol gespritzt. Die Glaskuppeln dieses Modells  bestehen aus einem klaren tiefgezogenen  Polystyrol  Kunststoff, wie ebenfalls die Verglasungen der beiden  Kabinen

Für den Bau der Selbstschutz-anlage, die rund um das gewaltige Fahrzeug geht, liegen dem Bausatz Polystyrolprofile und eine ausführliche Bauanleitung bei anhand der sich jeder  diese Anlage selbst bauen kann. Es ist in jedem Fall ein echtes Modell für den Bastler und Tüftler, da gerade der Bau der Selbstschutzanlage etwas technisches Fachwissen erfordert.

Neue Militärmodelle

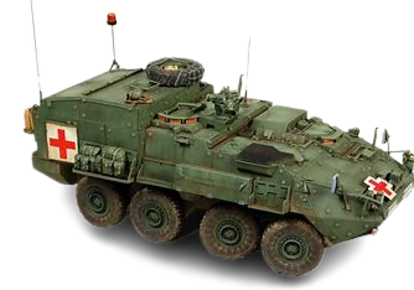

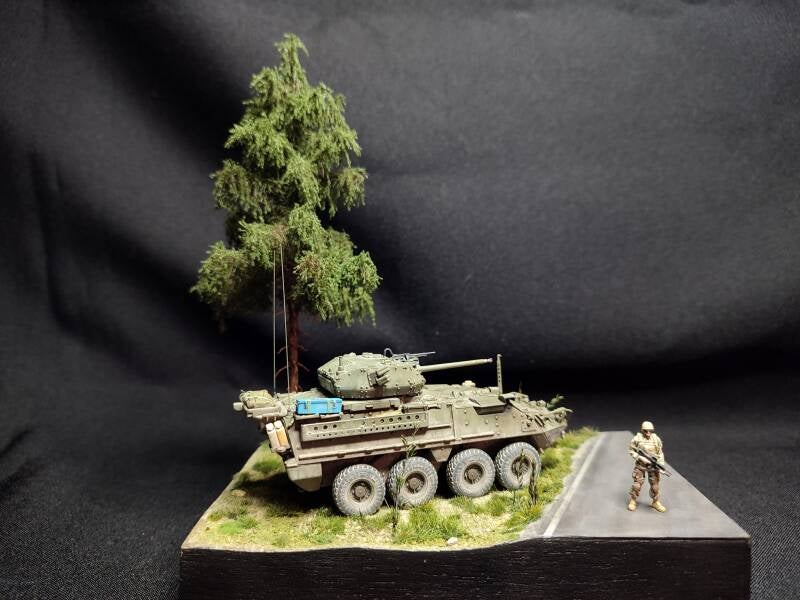

Wir haben heute 12 neue Militär-modelle im Shop eingepflegt die so oder so ähnlich, noch nicht auf dem Markt erhältlich sind! Dabei ist der Panzerwagen  M 1124-1126 "Stryker", gleich in vier verschiedenen Varianten erhältlich, die weiteren werden in diesem Jahr noch  folgen!

Alle Modelle sind als 3D Druck erhältlich, der nach der Konstruk-tion anhand von Originalunter-lagen, die wir vom amerikanischen Militärmuseum in Nevada/USA erhielten, am Rechner angefertigt wurde. Dabei sind alle am Vorbild vorhandenen Details oder Aufbauvarianten berücksichtigt und in die Druckdatei eingeflossen. Die stl Datei für das hier abgebildete Modelle war auch schon für längere Zeit im Downloadbereich verfügbar. Wir haben sie aber nun aus sicherlich verständlichen Gründen aus den Downloads raus genommen um uns nicht selbst Konkurrenz zu machen.

Der Stryker wurde nach den Erfordernissen und Ansprüchen der US Army,  die an  einen modernen Radpanzer gestellt wurden, konstruiert und anschließend in einer ersten Version mit MG Kaliber 55 gebaut. Das Fahrzeug bewährte sich in den frühen achtziger Jahren in vielen Feuergefechten in den Krisengebieten auf der Welt, und erhielt dort auch seine "Feuertaufe". Auf Basis dieses Fahrzeugs wurden, nach und nach, für die US Army weitere Versionen gebaut, die  überwiegend bei der Bewaffnung und im Aufbau Bereich verbessert wurden. Wir werden auch dieses, nun noch fehlende  Modell zu einem spä-teren Zeitpunkt in den Shop einpflegen.

Der gedruckte Bausatz besteht aus der Karosserie, der Bewaffnung und dem, in der Profilierung exakt nach gebildeten Rädersatz, bei einer Variante  des Fahrzeugs aber auch noch der Turm. Ein Naßschiebedecal mit den modernen schwarzen  Beschriftungen und Sternen der US Army, liegt jedem Bausatz bei. Damit können die Kennzeichen und die US Sterne am Modell abgebracht werden und so dem Modell den letzten Schliff geben!

Unabhängig von diesen Decals entstehen aktuell bei uns im Atelier Decals mit vielen Beschrif-tungen der US Army und den US - Marines, mit denen auch andere Modelle, aber auch Modelle von Hubschraubern, beschriftet wer-den können.

Wenn sie einen Vorschlag für weitere Militär- oder Feuerwehrfahrzeuge für uns haben, teilen sie uns diesen doch bitte einfach mit. Wir sind stets bemüht Vorschläge unserer Kundschaft in die Produktion mit aufzunehmen!
